本地監控氣體報警系統-方案

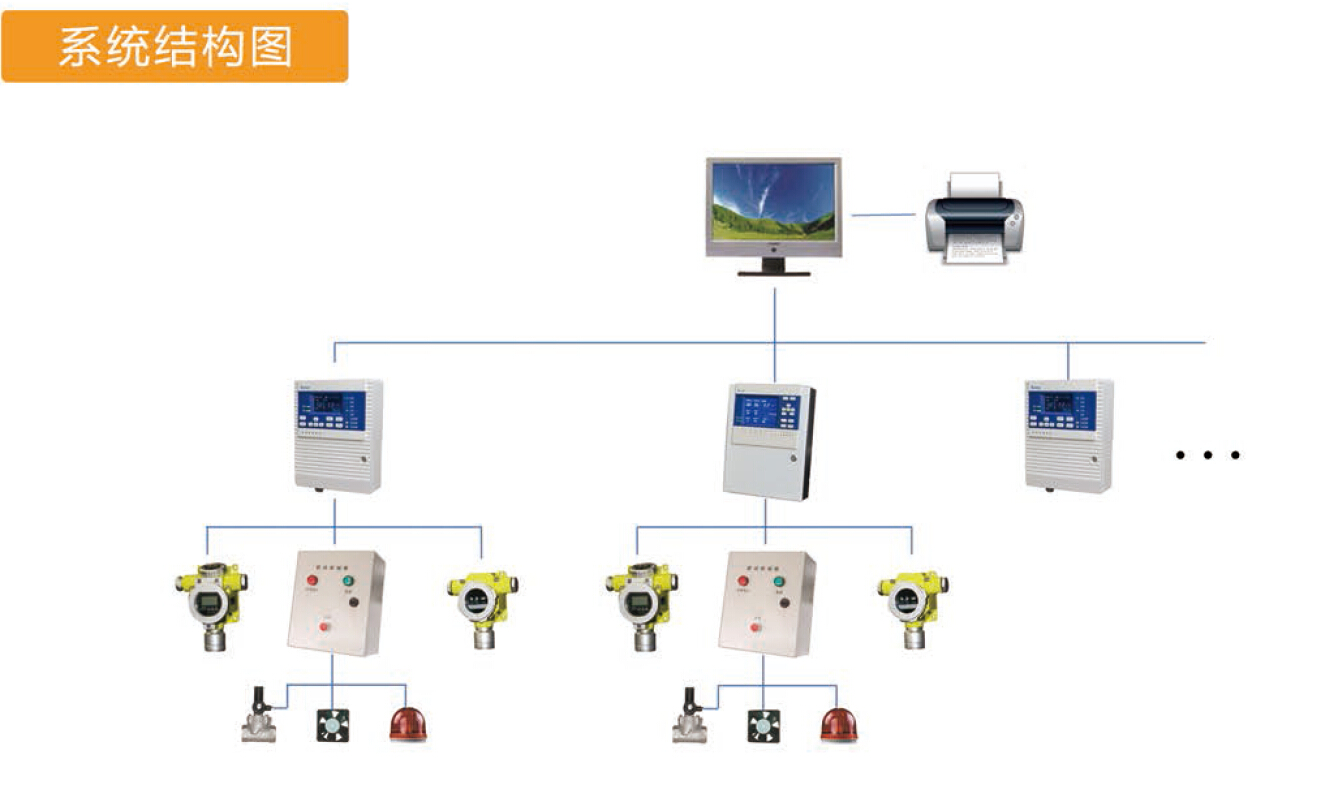

瑞安本地監控氣體報警系統原理是氣體報警控制器與氣體探測器之間采用m-bus兩總線通訊，控制器與總監視平臺之間采用RS485通訊。控制器為非防爆產品安裝在值班室或監控室，氣體探測器為防爆型產品，防爆等級為Exd IIC T6 Gb可安裝在危險場所的1區2區，總監視平臺應建立在總控室或值班室。
控制器通過查詢的方式獲取探測器的信息，經高速CPU數據處理，通過LCD顯示出現場探測器的濃度、狀態，當探測器濃度超限時，控制器會發出聲光報警同時輸出控制器聯動外接設備。
若現場選裝電磁閥或排風扇，控制在濃度報警的同時會輸出聯動信號切斷電磁閥啟動排風扇。
每臺控制器需配置MK-ZL-485模塊，若控制器距離總監視平臺＜1000米，可直接采用RVS2×2.5mm2雙絞線信號傳輸?？刂破鞯臓顟B(tài)、數據實時上傳至總監視平臺，監視平臺統一集中監視現場設備運行情況。
序號
產品名稱
規格型號
單位
數量
備注
01
可燃?xì)怏w報警控制器
RBK-6000-ZL系列
臺
/
02
協議轉換模塊
MK-ZL-485
個
/
每臺控制器安裝一個
03
點型氣體探測器
RBT-6000-ZL系列
只
/
04
安裝線纜
RVS 2×2.5mm2
米
/
05
執行器
/
個
/
選配（實現分區信號控制）
06
電磁閥
個
/
選配
07
排風扇
個
/
選配
08
計算機
/
臺
1
配置需求（總監視平臺）：
處理器：1GHz 及以上
內存：2GB及以上
顯卡：支持Directx9128M及以上
硬盤：16G以上（主分區，NTFS格式）
顯示器：要求分辨率在1024×768像素及以上（低于該分辨率則無法正常顯示部分功能），或可支持觸摸技術的顯示設備。
09
上位機軟件
RBK-2000
套
1
